Структура папок при работе на Revit-сервер
Порядок расположения файлов при работе с моделью, находящейся на Revit-сервере
Модель: На соответствующем Revit-сервере
SRV-Revit-2022.TECHNO.local — если работаете в офисе на Грибоедова или удалённо через VPN
SRV-RVT-ENGN.TECHNO.local — если работаете в офисе на Советской
Задания, замечания и т.п.: На файловом сервере (srv-tex / srv-engn)
Общая информация:
1. В папку _IFC нужно складывать файл IFC, который Вы грузите в bimit. Порядок следующий: выгрузили плагином, скопировали в папку _IFC, загрузили в BIMIT
2. Задания. Если задание передаётся с помощью настроенного вида, а не отдельным файлом, в таком случае ничего специально выгружать не нужно.
3. Коллизии междисциплинарные. Тут хранятся все *.bcf файлы с замечаниями по коллизиям между разделами. Ярлыки исходников складываются в папки разделов, между которыми возникли коллизии. В то время, как Вы обрабатываете *.bcf файл, его нужно просто сохранять, либо сохранять в данную папку, а не в папку вашего раздела. Не нужно множить файлы с одной и той же информацией, иначе мы все запутаемся.
4. Если IFC нужно выгрузить с помощью пользовательских наборов характеристик, то в одноименной папке должны будут хранится *.txt файлы, которые участвую в выгрузке. Наименование файла рекомендовано, поэтому по необходимости можно добавлять дополнительную информацию в имя файла. Например вместо IFC_Пользовательские характеристики_АР.txt можно указать IFC_Пользовательские характеристики_Информация о здании.txt

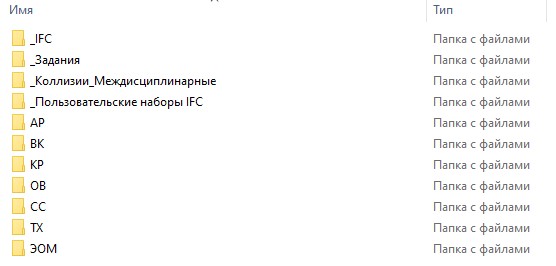

Файлы, хранящиеся в папках:
1. _IFC — актуальные файлы IFC
2. _Задания — связи Revit, которые передаются смежным разделам в качестве отдельного задания
3. _Коллизии_Междисциплинарные — коллизии между разными разделами
4. _Пользовательские наборы IFC — вспомогательные файлы, необходимые для корректной выгрузки IFC-файлов
5. АР (и др.) — замечания в формате .bcf / url-ярлык на замечания в Google-таблицах / файловый ярлык на междисциплинарные замечания.
Правила именования файлов в папках
Блоки, которые участвуют в наименовании файлов:
#ГГГГ.ММ.ДД — Дата. Например 2024.01.27
#Проект — Имя проекта с шифром (как в rvt-файлах). Например: 23.008-ПРОМ_МТФ-Янгулово_ДМБ
#Раздел — Раздел. Например: АР / КР / ОВ / ЭОМ и т.д.
#Тип задания — Кратко тип задания. Например: Отверстия / Электронагрузка / Фундаменты / Воронки и т.д.
#Тип замечания — Кратко тип замечания. Например: Атрибуты / Классы и типы / Коллизии / Общие
Также будут обоначаться ярлыки приставкой «- Ярлык» в конце файла. Добавляется автоматически при создании ссылки (ярлыка) на исходный файл. Будет использоваться только для создания ссылок на Междисциплинарные коллизии в целевые папки разделов.

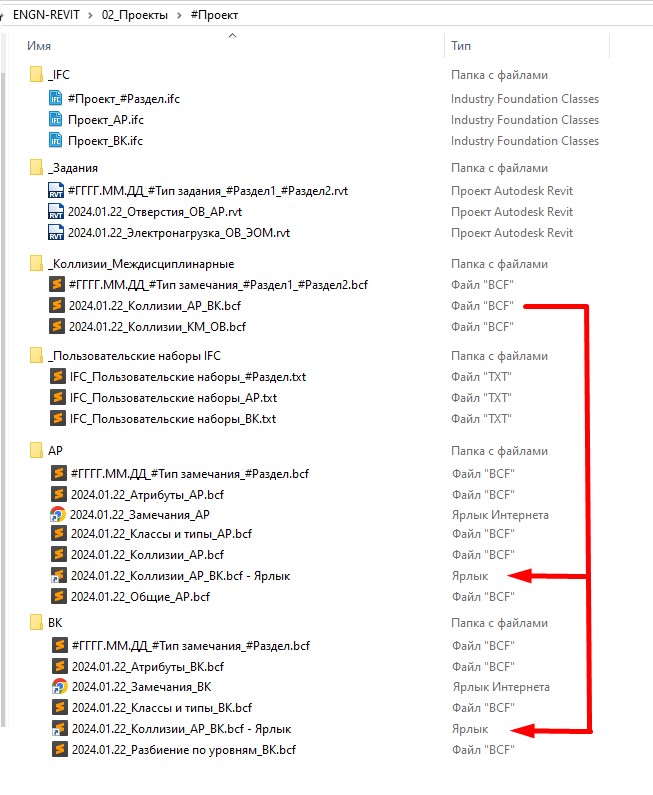

Например, если есть междисциплинарные коллизии между АР и ВК, то в папке _Коллизии_Междисциплинарные будет исходый файл (2024.01.22_Коллизии_АР_ВК.bcf), в то время как в папках АР и ВК будут созданы ярлыки на этот файл (2024.01.22_Коллизии_АР_ВК.bcf — Ярлык).
Это необходимо, чтобы не было дублирования одних и тех же файлов, а также было удобно видеть перед глазами все замечания по своему разделу, в том числе и по междисциплинарным коллизиям, перейдя в свою папку.
Маски и примеры именований файлов в папках:
1. Папка _IFC:
Маска: #Проект_#Раздел
Пример: 23.008-ПРОМ_МТФ-Янгулово_ДМБ_АР.ifc
2. Папка _Задания:
Маска: #ГГГГ.ММ.ДД_#Тип задания_#Раздел1_#Раздел2
Пример: 2024.01.22_Электронагрузка_ОВ_ЭОМ.rvt
3. Папка _Коллизии_Междисциплинарные:
Маска: #ГГГГ.ММ.ДД_#Тип замечания_#Раздел1_#Раздел2
Пример: 2024.01.22_Коллизии_АР_ВК.bcf
4. _Пользовательские наборы IFC:
Маска: IFC_Пользовательские наборы_#Раздел
Пример: IFC_Пользовательские наборы_АР.txt
5. Папка АР (любой раздел):
Маска: #ГГГГ.ММ.ДД_#Тип замечания_#Раздел
Примеры: 2024.01.22_Классы и типы_АР.bcf
2024.01.22_Коллизии_АР_ВК.bcf — Ярлык
