Порядок работы

1. Старт работы на проектом (создается проект на шаблоне ТХ, подгружается связь АР, происходит копирование/мониторинг уровней, осей, расстановка пространств из помещений модели АР)

Этап 1 — Расстановка оборудования

2. В модели ТХ расставляется оборудование без точек подключения
Путь: \\192.168.99.3\revit\01_Библиотека\Библиотека_R22\Семейства ТХ\Без позиции
Имя семейства: Оборудование_(Оборудование)

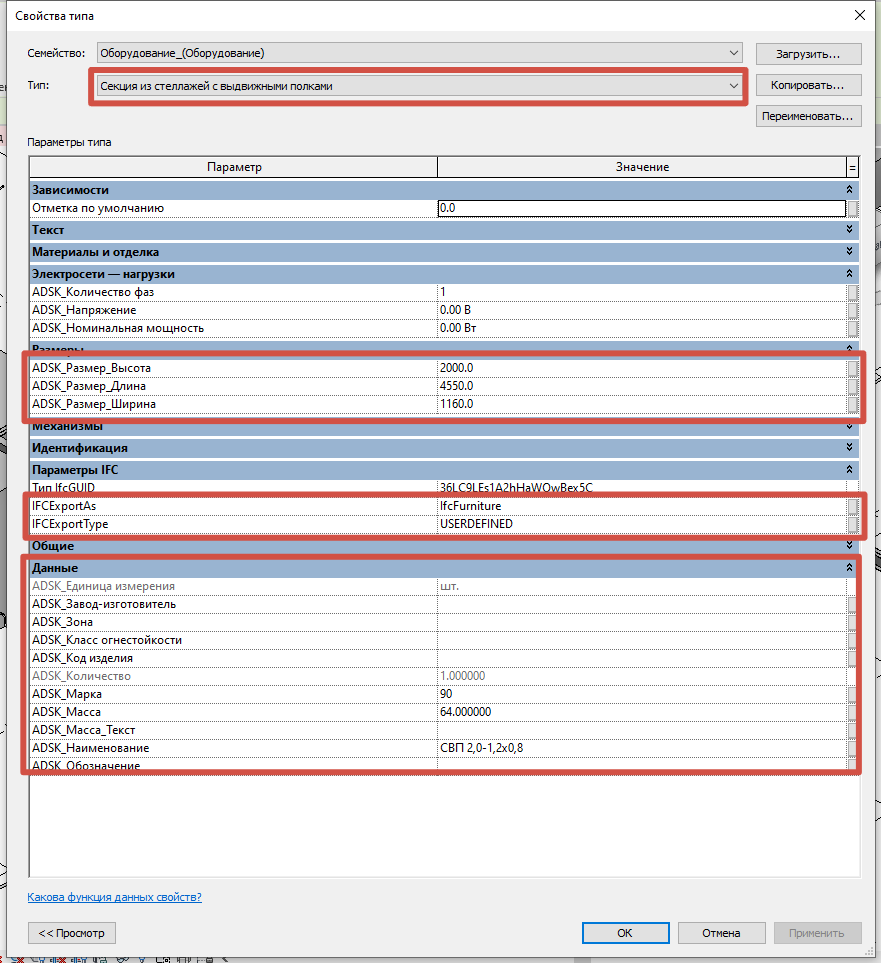

3. Для каждой позиции по спецификации создается свой тип, у которого заполняются параметры:
геометрических характеристик;
атрибуты по таблице: https://docs.google.com/spreadsheets/d/1NuJaNFjpaSxuSiP1nNPfpMvlIvbVr0U2vGWLumT9pr0/edit?gid=553937590#gid=553937590;
класс и тип IFC по таблице: https://docs.google.com/spreadsheets/d/1wD2Bzy2q6cfKVNPFEtqA_u75hiZjc1HZJQQzRMxTx-c/edit?gid=937067567#gid=937067567;

Этап 2 — Расстановка точек подключения

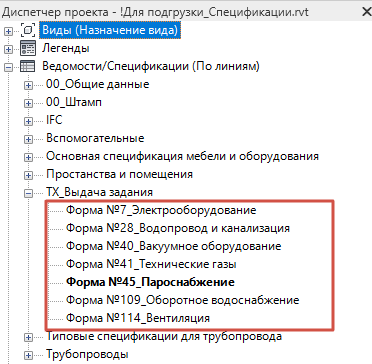

4. Происходит расстановка точек подключения. Всего создано 7 семейств (вакуумное оборудование, вода и канализация, вентиляция, пароснабжение, сжатый воздух, технические газы, электроснабжение). Для каждого подключения используется своё семейство.
Путь: \\192.168.99.3\revit\01_Библиотека\Библиотека_R22\Семейства ТХ\Точки подключения

5. В проект подгружаются формы для передачи задания. Для этого в том же окне ревита, где открыт рабочий проект, открывается проект:
«!Для подгрузки_Спецификции_Шаблоны вида_Планы»,
Путь: \\192.168.99.3\revit\01_Библиотека\Библиотека_R22\Семейства ТХ\Точки подключения.
Из него копируются формы заданий в проект ТХ

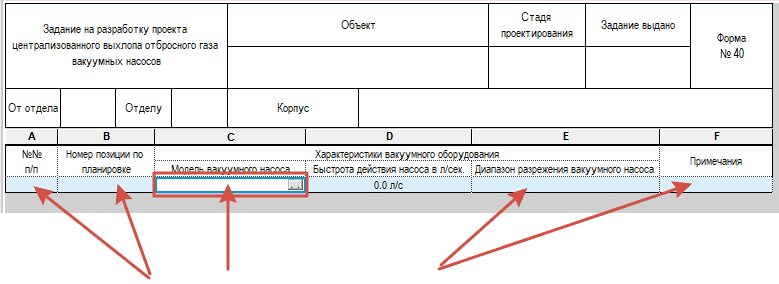

6. Через эти формы происходит заполнение параметров и эти же формы буду видеть у себя смежники.

В столбце «Номер позиции по планировке» будет отображаться заполненный параметр «Марка». В спецификацию мебели и оборудования ТХ будет уходить параметр «ADSK_Марка».

Этап 3 — Формирование планов для передачи задания в другие отделы

7. Из проекта:

«!Для подгрузки_Спецификции_Шаблоны вида_Планы»,
Путь: \\192.168.99.3\revit\01_Библиотека\Библиотека_R22\Семейства ТХ\Точки подключения.

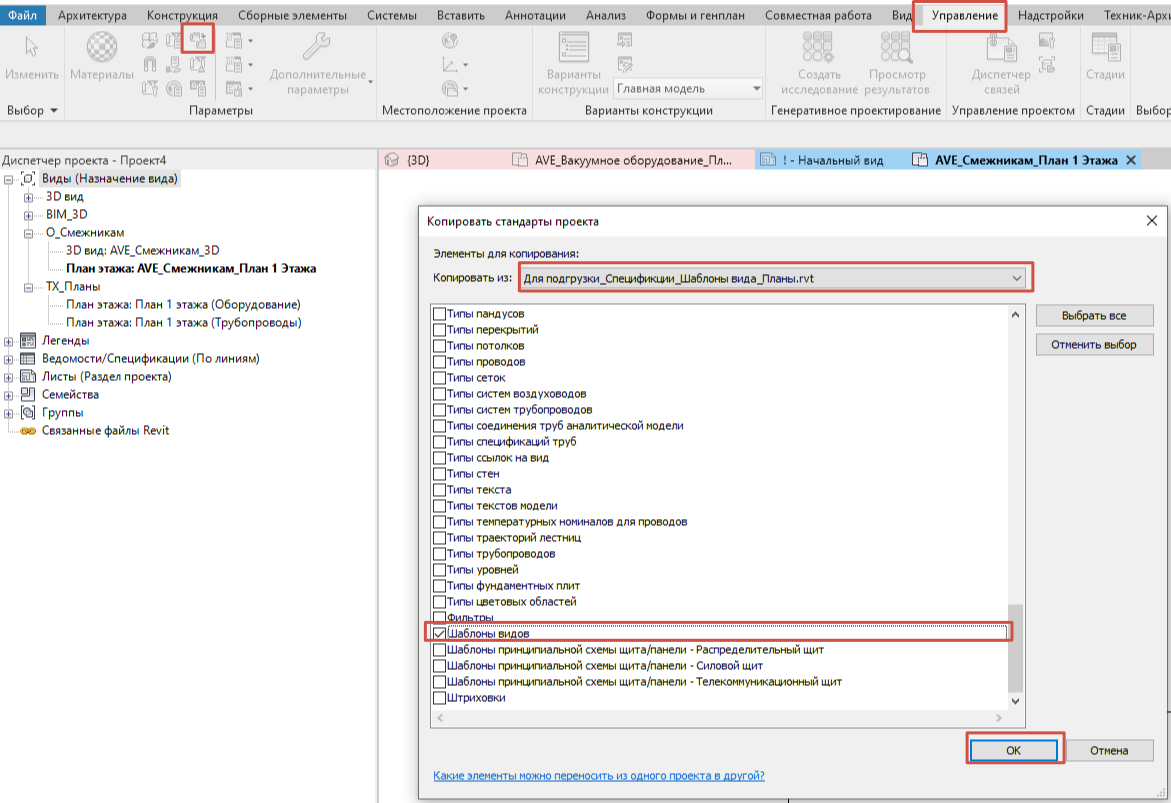

необходимо скопировать подготовленные шаблоны видов через копирование параметров проекта. Для это оба проекта должны быть открыты в одном окне

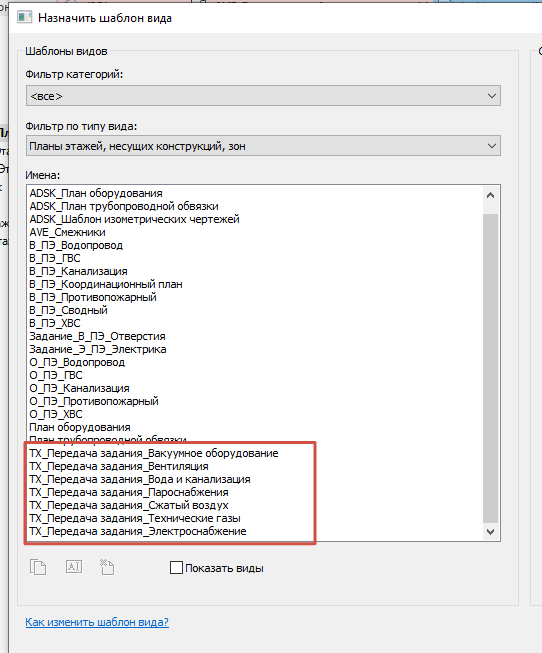

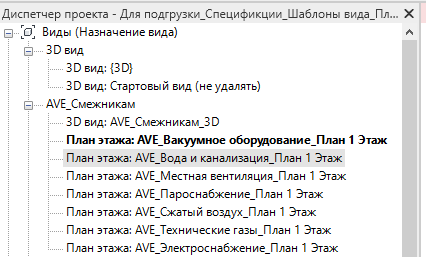

8. Создаются планы для передачи в каждый отдел и к ним применяется соответствующий шаблон:


 9. На планах необходимо проставить специальную марка у точек подключения. Если точка подключения прямоугольная, то надо изменить типоразмер. Маркировка всех элементов — категория оборудование.
Путь: \\192.168.99.3\revit\01_Библиотека\Библиотека_R22\Семейства ТХ\Аннотации
Имя семейства: ADSK_МаркаОборудования_Задание.rfa
10. Можно выдавать планы в работу другим отделам.

Этап 4 — Получение задания другими отделами

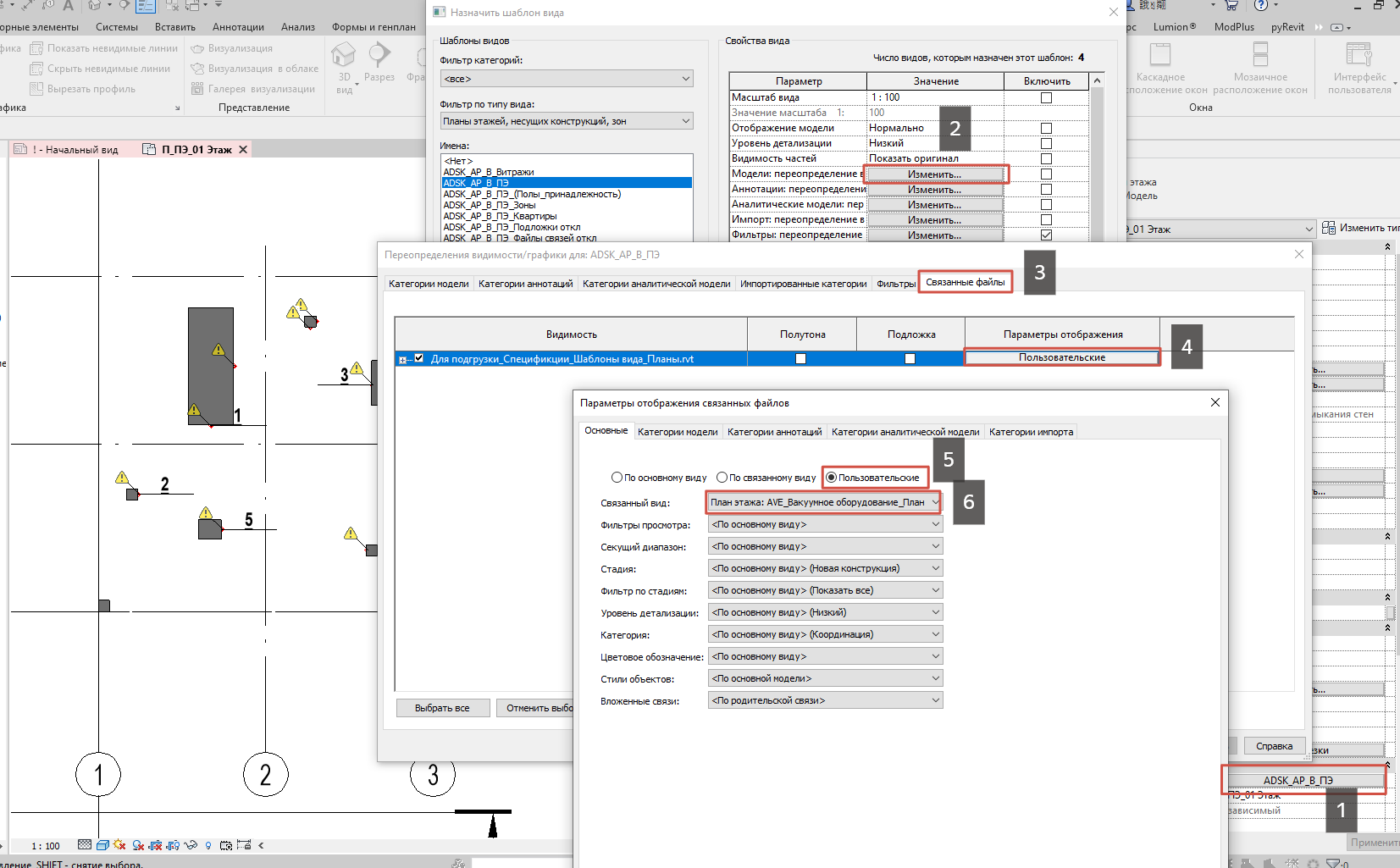

11. После подгрузки файл ТХ связью в свой проект, необходимо создать вид плана и настроить на нем отображение конкретного плана-задания ТХ через пользовательские настройки отображения связи.

12. В проект подгружается форма для принятия задания. Для этого в том же окне ревита, где открыт рабочий проект, открывается проект:
«!Для подгрузки_Спецификции_Шаблоны вида_Планы»,
Путь: \\192.168.99.3\revit\01_Библиотека\Библиотека_R22\Семейства ТХ\Точки подключения.
Из него копируются форма заданий и лист с формой в проект того отдела, куда передано задание. Копируется конкретная форма, которую будут передавать ТХ.

13. После этого происходит копирование и мониторинг точек подключения ТХ и в спецификации «Форма №…» надо настроить фильтрацию, чтобы отображались только элементы связанной модели.
14. На плане находим марку из связи ТХ, по этой марке находим позицию по спецификации и в спецификации видим все требуемые характеристики.
