Инструкции к Спецификациям КР

1. Спецификации на Закладные детали по СТО*

*СТО — Стандарт организации; Правила оформления проектной и рабочей документации «СТО СМК 001 – 2020» ООО «Технология»

Спецификации находятся в шаблоне КР. В существующий проект их можно подгрузить из файла «Спецификации КР»

Созданы спецификации по СТО на закладные детали:


ADSK_Назначение вида — ЗД

1.1 Основные параметры для спецификации (СТО)

ADSK_Позиция
Маркировка закладной детали (напр. ЗД1);
Параметр присваивается родительскому семейству и переходит во вложенные семейства из родительского.
См. видео:

Q_Принадлежность
Указывает к какой конструкции принадлежит закладная деталь;
Параметр присваивается родительскому семейству и переходит во вложенные семейства из родительского.
См. видео:

Марка = Позиция элемента
Маркировка штучных элементов закладной детали (вложенных семейств);
Маркировка либо с 3D вида, через использование клавиши TAB, см. видео:

Либо маркировка непосредственно из спецификации, см. видео:

ADSK_Масса = Масса ед., кг
Масса всей родительской детали, используется в спецификации на конструкцию и прописывается вручную;
Массу можно взять из спецификации на изделие, где она рассчитывается автоматически);

Ключевая пометка
Вспомогательный параметр, используется для формирования спецификаций. Он должен присутствовать у штучных элементов (вложенных семейств), см. видео:

И должен отсутствовать у родительского семейства, см. видео:

Также у серийных деталей этот параметр должен быть равен «по серии»:

1.2 Спецификация на закладное изделие (СТО)

Спецификация на изделие, с оформлением приближенным к документу «СТО СМК 001 – 2020»

В данную спецификацию приходят не серийные закладные детали, выполненные семейством – родительским с вложенными штучными семействами.

Данная спецификация будет состоять из 3-х спецификаций, которые нужно будет соединить в одну:
ЗД_СТО_Спецификация на изделие_ОСНОВНАЯ
+
ЗД_СТО_Спецификация на изделие_ПОВЕРХ
+
ЗД_СТО_Спецификация на изделие_ЗАГОЛОВОК

ЗД_СТО_Спецификация_на_изделие_ОСНОВНАЯ

ЗД_СТО_Спецификация_на_изделие_ПОВЕРХ

ВАЖНО! Если в спецификации на закладное изделие все закладные детали состоят из 2-х элементов (например, уголок + арматурный стержень), то в спецификации «ЗД_Спецификация на изделие_ПОВЕРХ_СТО» можно сделать следующие настройки вида, чтобы у спецификации сразу были установлены границы и не пришлось разделять строки спецификации.

Размещение спецификации на лист происходит по принципу, описанному ниже, НО в данном случае, достаточно просто наложить спецификацию ПОВЕРХ на ОСНОВНУЮ и разместить ЗАГОЛОВОК.

ЗД_СТО_Спецификация_на_изделие_ЗАГОЛОВОК

Настройки спецификаций на закладное изделие (СТО)

1) ЗД_СТО_Спецификация на изделие_ОСНОВНАЯ

Настройку и параметры полей см. картинку:

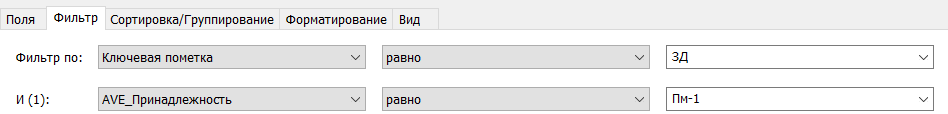

Фильтр настроить по параметрам:
Ключевая пометка = «ЗД», чтобы сюда вошли только штучные вложенные семейства.
Q_Принадлежность  = значение в зависимости от того, на закладные детали какой конструкции выполняется спецификация.

Настроить сортировку:

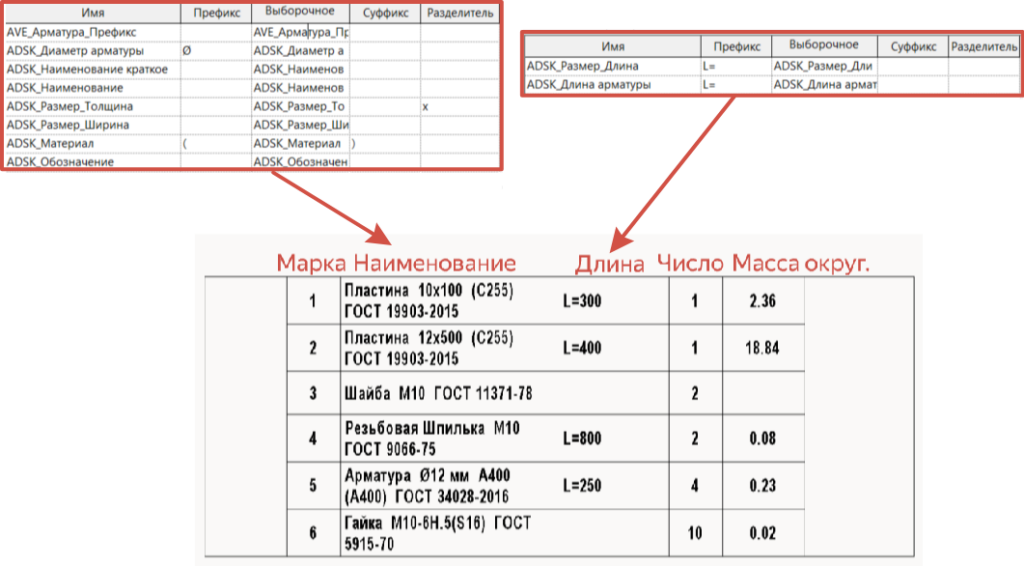

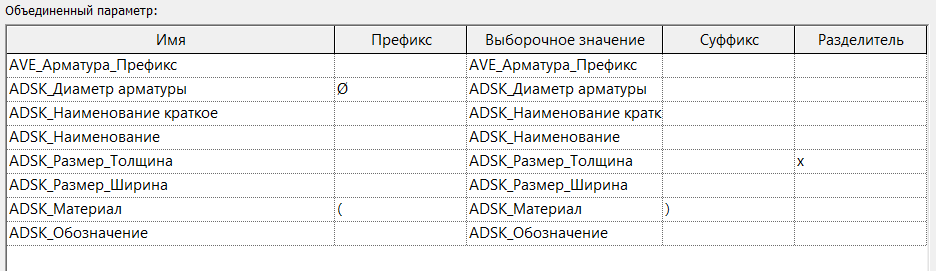

В данной спецификации составное наименование, но при подгрузке спецификации извне, оно иногда теряется, возможно его необходимо настроить (потерю данного составного наименования можно избежать, если в вашем проекте перед копированием спецификации уже будет загружена и размещена ЗД):

ВАЖНО!  Для того чтобы наименование арматуры корректно формировалось в спецификации, необходимо в семействе арматуры убрать значение параметра «ADSK_Наименование», чтобы оно было пустым. Тем самым получится избежать повторение материала в спецификации.
В спецификацию материал будет приходить через параметр «ADSK_Материал» и автоматически записываться в скобках.

2) ЗД_СТО_Спецификация на изделие_ПОВЕРХ

Настройку и параметры полей см. картинку:

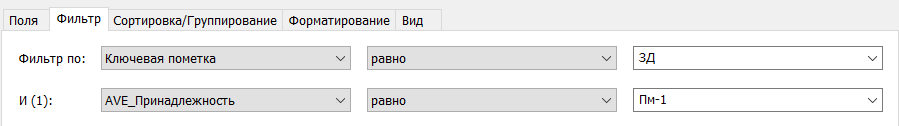

Фильтр настроить по параметрам:
Ключевая пометка = «ЗД», чтобы сюда вошли только штучные вложенные семейства.
Q_Принадлежность  = значение в зависимости от того, на закладные детали какой конструкции выполняется спецификация.

Настроить сортировку:

Настроить вид:

3) ЗД_СТО_Спецификация на изделие_ЗАГОЛОВОК

Фильтр настроить по параметрам:
Ключевая пометка = «нет такого», чтобы сюда никогда не вошли любые элементы.

4) Размещение спецификации на листе (СТО)

Спецификация на изделие состоит из 3-х спецификаций. Две из которых «ЗД_СТО_Спецификация на изделие_ОСНОВНАЯ» и «ЗД_СТО_Спецификация на изделие_ПОВЕРХ«, которые необходимо наложить друг на друга и сверху разместить «ЗД_СТО_Спецификация на изделие_ЗАГОЛОВОК«.

1. Размещаем ОСНОВНУЮ спецификацию на лист.

2. Сверху размещаем спецификацию ПОВЕРХ, при этом спецификацию ПОВЕРХ необходимо разделить значком в виде «молнии» справа спецификации и «растащить» с помощью ручки управления:

3. После наложения одной спецификации на другую будет отсутствовать 1 линия, которую необходимо провести самостоятельно.

4. В итоге остается разместить ЗАГОЛОВОК и спецификация готова.

1.3 Спецификация на конструкцию (СТО)

Имя спецификации: ЗД_СТО_Спецификация на конструкцию

Настройку и параметры полей см. картинку по ссылке:

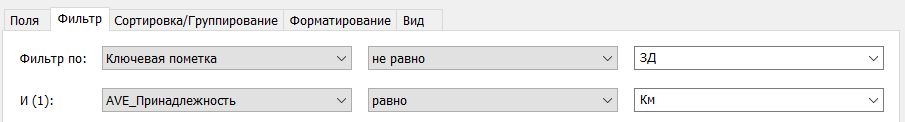

Фильтр настроить по параметрам:
Ключевая пометка ≠ «ЗД», чтобы сюда не вошли штучные вложенные семейства, а вошли только родительские семейства Закладных деталей.
Q_Принадлежность = значение в зависимости от того, на закладные детали какой конструкции выполняется спецификация (напр. = Км)

Настроить сортировку:

В данной спецификации составное наименование, но при подгрузке спецификации извне, оно иногда теряется, возможно, его необходимо настроить (потерю данного составного наименования можно избежать, если в вашем проекте перед копированием спецификации уже будет загружена и размещена ЗД):

По необходимости, провести линию детализации под заголовками спецификации.

ВАЖНО! В данной спецификации массу всей конструкции необходимо вписывать самостоятельно. Значения массы можно взять из спецификации на изделие, в которой масса рассчитывается автоматически. См. видео:

Также, если у каких-то ЗД в спецификации не вывелось Наименование, то его нужно прописать в параметре ADSK_Наименование у самой ЗД через «изменить тип».


2. Спецификации на Закладные детали НЕ по СТО*

*СТО – Стандарт организации; Правила оформления проектной и рабочей документации «СТО СМК 001 – 2020» ООО «Технология»

Спецификации не по СТО имеют свободную форму.
Спецификации находятся в шаблоне КР. В существующий проект их можно подгрузить из файла «Спецификации КР»

Созданы спецификации не по СТО на закладные детали:

ADSK_Назначение вида — ЗД

2.1 Основные параметры для спецификаций (не СТО)

Q_Наименование и Марка детали
Маркировка и наименование закладной детали;
Параметр присваивается родительскому семейству и переходит во вложенные семейства из родительского. Используется для группировки в спецификации.
См. видео:

ADSK_Позиция
Маркировка закладной детали;
Параметр присваивается родительскому семейству и переходит во вложенные семейства из родительского.
См. видео:

Q_Принадлежность
Указывает к какой конструкции принадлежит закладная деталь;
Параметр присваивается родительскому семейству и переходит во вложенные семейства из родительского.
См. видео:

Марка = Позиция

элемента
Маркировка штучных элементов закладной детали (вложенных семейств); Маркировка либо с 3D вида, через использование клавиши TAB, см. видео:

Либо маркировка непосредственно из спецификации, см. видео:

Ключевая пометка
Вспомогательный параметр, используется для формирования спецификаций. Он должен присутствовать у штучных элементов (вложенных семейств), см. видео:

И должен отсутствовать у родительского семейства, см. видео:

Также у серийных деталей этот параметр должен быть равен «по серии»:

2.2 Спецификация на закладное изделие

Спецификация на изделие, с оформлением, не соответствующим документу «СТО СМК 001 – 2020»
\\srv-tex\ТЕХНОЛОГИЯ\00_ОРГПОЛИТИКА\04_СМК-СТО\СТО_оформление документации

В данную спецификацию приходят не серийные закладные детали, выполненные семейством – родительским с вложенными штучными семействами.

Данная спецификация будет состоять из 2-х спецификаций, которые нужно будет соединить в одну:
ЗД _не СТО_Спецификация на изделие
+
ЗД_Шапочка на изделие

Настройки спецификаций на закладное изделие (не СТО)

Настройку и параметры полей см. картинку:

Фильтр настроить по параметрам:
Ключевая пометка = «ЗД», чтобы сюда вошли только штучные вложенные семейства.
Q_Принадлежность  = значение в зависимости от того, на закладные детали какой конструкции выполняется спецификация.

Настроить сортировку:

В данной спецификации составное наименование, но при подгрузке спецификации извне, оно иногда теряется, возможно его необходимо настроить (потерю данного составного наименования можно избежать, если в вашем проекте перед копированием спецификации уже будет загружена и размещена ЗД):

ВАЖНО!  Для того чтобы наименование арматуры корректно формировалось в спецификации, необходимо, чтобы в семействе арматуры было значение параметра «ADSK_Наименование» (напр. А240).

2.3 Спецификация на конструкцию (не СТО)

Имя спецификации: ЗД_не СТО_Спецификация на конструкцию

Настройку и параметры полей см. картинку:

Фильтр настроить по параметрам:
Ключевая пометка ≠ «ЗД», чтобы сюда не вошли штучные вложенные семейства, а вошли только родительские семейства Закладных деталей.
Q_Принадлежность = значение в зависимости от того, на закладные детали какой конструкции выполняется спецификация (напр. = Км)

Настроить сортировку:

В данной спецификации составное наименование, но при подгрузке спецификации извне, оно иногда теряется, возможно, его необходимо настроить (потерю данного составного наименования можно избежать, если в вашем проекте перед копированием спецификации уже будет загружена и размещена ЗД):

По необходимости, провести линию детализации под заголовками спецификации.

ВАЖНО! В данной спецификации массу всей конструкции необходимо вписывать самостоятельно. Значения массы можно взять из спецификации на изделие, в которой масса рассчитывается автоматически. См. видео:

Также, если у каких-то ЗД в спецификации не вывелось Наименование, то его нужно прописать в параметре ADSK_Наименование у самой ЗД через «изменить тип».


3. Спецификации КЖ_Проемы/Перемычки

Спецификации находятся в шаблоне КР. В существующий проект их можно подгрузить из файла «Спецификации КР».

ADSK_Назначение вида – КЖ_Проемы/Перемычки.

3.1 Основные параметры для спецификаций

ADSK_Позиция
Маркировка проемов и перемычек; Окон и отверстий.
ADSK_Марка
Маркировка отдельных перемычек. (параметр на тип).
ADSK_Этаж
Указывает принадлежность элементов к тому или иному этажу, используется для фильтрации элементов в спецификации

3.2 Ведомость перемычек

Имя спецификации: Перемычки_Ведомость перемычек

Настройку и параметры полей см. картинку:

Фильтр настроить по параметрам:
ADSK_Позиция содержит «Пр» (в этом случае, маркировка всех перемычек должна начинаться с префикса «Пр», в ином случае, необходимо перенастроить фильтр.
ADSK_Этаж = значение в зависимости от того, на какой этаж выполняется спецификация (напр. = 1 этаж). При необходимости перенастроить фильтр.
Настроить сортировку:
По параметру ADSK_Позиция

3.3 Спецификация элементов перемычек

Имя спецификации: Перемычки_Спецификация элементов
+ Перемычки_Шапочка

Настройку и параметры полей см. картинку:

Фильтр настроить по параметрам:
ADSK_Позиция содержит «Пр» (в этом случае, маркировка всех перемычек должна начинаться с префикса «Пр», в ином случае, необходимо перенастроить фильтр.
ADSK_Этаж = значение в зависимости от того, на какой этаж выполняется спецификация (напр. = 1 этаж). При необходимости перенастроить фильтр.
Настроить сортировку:

3.4 Ведомость проемов дверей/окон

Имя спецификации: Проемы_Двери / Проемы_Окна + Проемы_Шапочка_Двери / Проемы_Шапочка_Окна

Настройку и параметры полей см. картинку:

Фильтр настроить по параметрам:
ADSK_Этаж = значение в зависимости от того, на какой этаж выполняется спецификация (напр. = 1 этаж). При необходимости перенастроить фильтр.
Настроить сортировку:


4. Ведомость отверстий

Спецификация находится в шаблоне КР. В существующий проект их можно подгрузить из файла «Спецификации КР».
\\srv-tex\revit\01_Библиотека\Спецификации\КР

ADSK_Назначение вида – КР(КЖ)_Общее

4.1 Основные параметры для спецификации

ADSK_Позиция
Маркировка отверстий
Описание = Отверстие.
Идентификация отверстия (для фильтрации в спецификации).
ADSK_Отверстие_Функция = ОВ/ВК/ЭОМ
Идентификация отверстия (раздел выданного задания).
ADSK_Отверстие_Ширина
ADSK_Отверстие_Высота
ADSK_Размер_Диаметр
Размеры отверстий
ADSK_Отверстие_Отметка от этажа
Отметка отверстия от этажа (параметр идет в спецификацию), положением отверстия управлять именно с помощью этого параметра (параметр Смещение по высоте всегда должен быть = 0).

4.2 Настройки ведомости отверстий

Имя спецификации: КР_Ведомость отверстий

Настройку и параметры полей см. картинку:

Фильтр настроить по параметрам:

Настроить сортировку:

5. Инструкция к Спецификации Армирования на 1жб Конструкцию каркасами Кп-n, Кр-n

Создан проект «Спецификация_КР_Арм_1жб_констр», в котором:

  • Загружены новые типы арматуры для плоского каркаса;
  • Загружена спецификация «КЖ_Арматура_Спецификация на 1 жб конструкцию каркасами Кп-n, Кр-n».

1. С помощью функции «Копировать стандарты проекта» скопировать к себе в проект новые типы арматуры и через функцию «Вставить виды из файла» спецификацию «КЖ_Арматура_Спецификация на 1 жб конструкцию каркасами Кп-n, Кр-n».

  • копируем «Типы арматуры» и заменяем их в своем проекте;

  • загружаем спецификацию «КЖ_Арматура_Спецификация на 1 жб конструкцию каркасами Кп-n, Кр-n».

  • Спецификацию загружаем из проекта «Спецификация_КР_Арм_1жб_констр»;

Путь:

2. Поработаем с пространственным каркасом. Выделяем все элементы пространственного каркаса и в свойствах ставим галочку параметру «ADSK_Пространственный каркас».

ВАЖНО! Пространственные каркасы создаем обычной арматурой, без префикса «к_».

  • Поэтому заменяем выделенные Г-образные стержни, хомуты и изменяем арматуру;

БЫЛО:

СТАЛО:

  • В данном типе арматурного стержня нужно проследить, чтобы в свойствах типа в параметрах “ADSK_Каркас” и “ADSK_Закладная деталь” галочки были неактивными;

  • Выделяем по одному Г-образному стержню из каждого каркаса и делаем активными галочки параметров «ADSK_Главная деталь изделия» и «ADSK_Главная деталь конструкции».

3. Поработаем с плоским каркасом. Выделяем все элементы плоского каркаса и заменим данный тип арматуры на арматуру с префиксом «к_», которая используется для плоского каркаса.

БЫЛО:

СТАЛО:

  • Не снимая выделение в свойствах делаем все галочки у параметров «ADSK_Пространственный каркас», «ADSK_Главная деталь изделия», «ADSK_Главная деталь конструкции» неактивными;

  • В данном типе арматурного стержня нужно проследить, чтобы в свойствах типа в параметрах «ADSK_Каркас» галочка была активна, а «ADSK_Закладная деталь» — не активна;

  • Выделяем не всю арматуру плоского каркаса (лишь стержни одной компановки), делаем активными галочки параметров «ADSK_Главная деталь изделия» и «ADSK_Главная деталь конструкции», убираем значение параметра «ADSK_Позиция».

4. Выделить всю арматуру во всех 3-х каркасах (не сборки и не группы отдельно) и назначить параметру «ADSK_Марка конструкции» значение «КП1».

5. Спецификация арматуры на 1 монолитную жб конструкцию готова.




6. Фундаменты

Спецификации находятся в шаблоне КР.

ADSK_Назначение вида — AVE_КЖ_Фундаменты

6.1 Спецификация к схеме расположения фундаментов

Название спецификации —  AVE_КЖ_Спецификация к схеме расположения фундаментов

В спецификацию попадают все фундаменты (сборные и монолитные), кроме свай (для них отдельная спецификация).

Так как в столбце «Поз.» используется объединенный параметр, то чтобы не делать различные вспомогательные спецификации для маркировки, монолитные фундаменты (Марка) и сборномонолитные фундаменты (ADSK_Марка конструкции) необходимо маркировать из таблицы в
столбцах «Мрк» и «Мрк.К».

6.2 Спецификация к схеме расположения фундаментов_Монолитный

Название спецификации — AVE_КЖ_Спецификация к схеме расположения фундаментов_Монолитный

Спецификация только монолитные фундаменты.
В спецификацию попадают все фундаменты, кроме свай и сборно-монолитных.

Так как невозможно сделать спецификацию по ГОСТ со всеми фундаментами в одной, данная спецификация сделана отдельно, чтобы можно было скрыть «шапку» и совместить её с другой (КР_Спецификация к схеме расположения фундаментов_Сборный) на листе, подставляя одну под другую.



6.3 Примечания

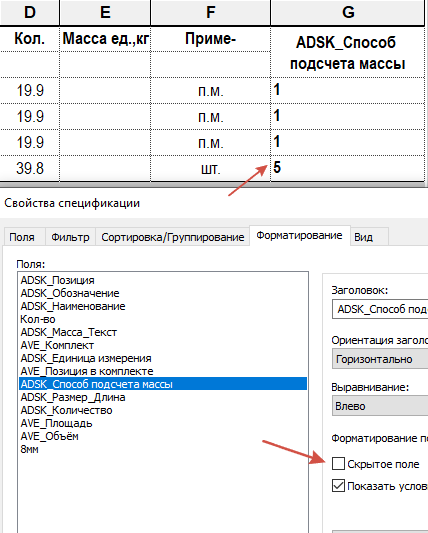

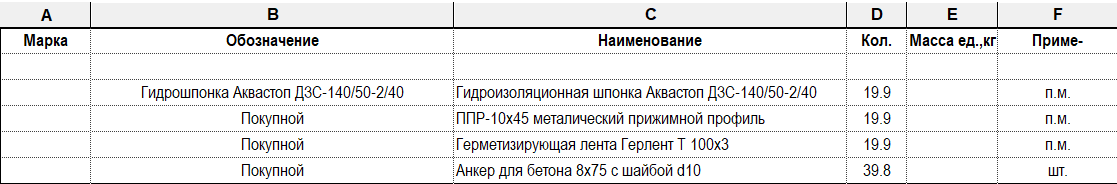

Если фундаменты не выводятся в спецификацию в шт. (в основном сделанные плитой ко контуру), необходимо в параметре типа «ADSK_Масса элемента» поставить значение «-1»
