Семейства и инструкции к ним
АР
Путь к семейству: \\192.168.99.3\revit\01_Библиотека\Библиотека_R22\Семейства АР\Обобщенные модели\Лестница
Наименование семейства: Отделка_лестница_(ОбМодель)
Спецификации в шаблоне:
— AVE_Отделка_04_Ступени
Работа с семейством:
- Разместить в модели семейство Отделка_Лестица_(ОбМодель), если ступеней 3 и больше или Отделка_Лестица_Одна ступень_(ОбМодель), если 1 или 2 ступени.
Разместить семейство рядом с лестницей для отделки
2. Настроить размеры Отделки. Размеры должны соответствовать размерам лестницы.
3. Настроить необходимое количество ступеней. Минимально количество «Число типовых ступеней» — 2. С помощью галочки можно отключить первую ступень.
4. Выровнять семейство Отделки лестницы по созданной лестнице в трех плоскостях. Грани лестницы выбирать наружные, грани отделки – внутренние.
По боковой грани:
По грани проступи:
По грани подступенка:
- Результат
6. Настроить необходимость отделки с правой, с левой стороны и отделки плиты.
7. Результат
8. Площадь считается автоматически в зависимости от настроенных параметров.
Путь к семейству: \\192.168.99.3\revit\01_Библиотека\Библиотека_R22\Семейства АР\Водосточные системы
Наименование семейства: Водосток_Универсальный_(ОбМодель)
В семействе изначально создано 4 базовых типа:
Галочки видимости:
| Низ_Гнутый отвод |  | Низ_Прямой отвод |  |
| Прямой водосток |  | Отогнутый водосток |  |
Геометрия:
ADSK_Размер_Высота = высота всего водостока
Длина анкера = расстояние анкера хомута от стены до трубы
ADSK_Размер_Диаметр = диаметр трубы и хомутов
Высота отогнутый = Высота участка отогнутого трубопровода у стены
Шаг хомутов
Расстояние от отгиба наверху
Плечо = если появляется нахлест на отгибе
Радиус желоба = воронки
Выход трубы на улицу = вынос отвода 90 град. от края трубы
P.s. по запросу возможно доработка с добавлением других воронок и отводов

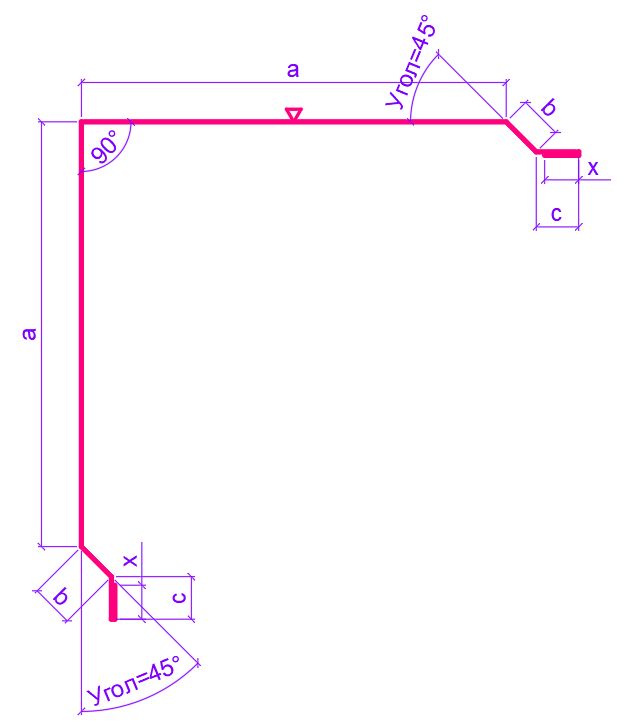

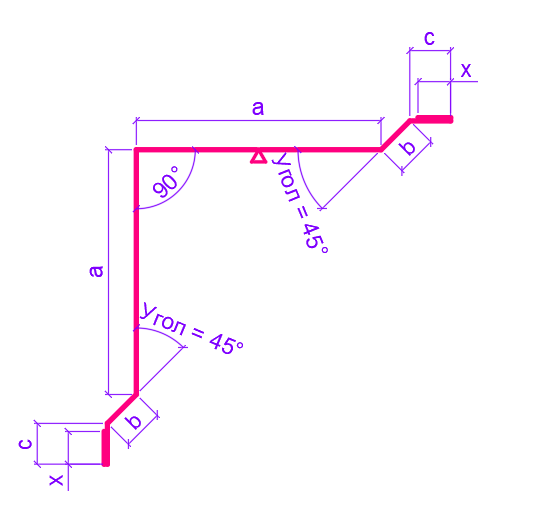

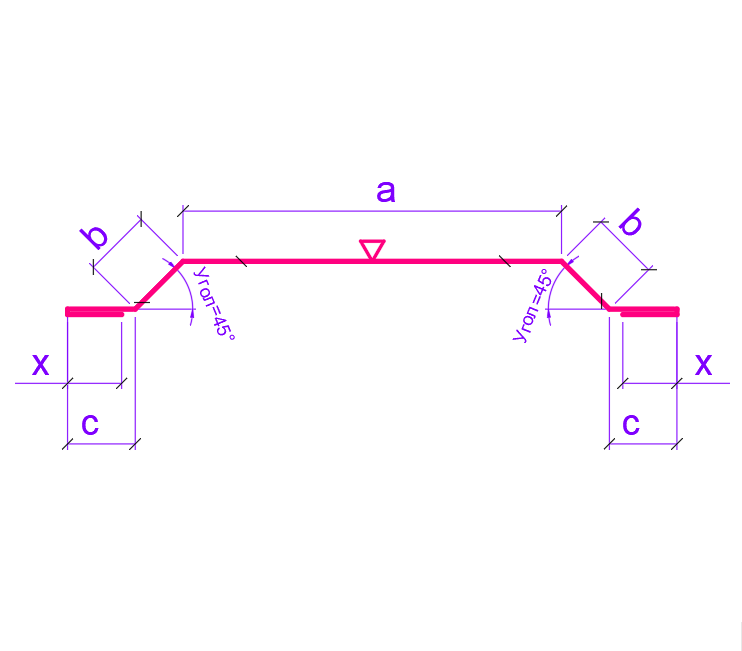

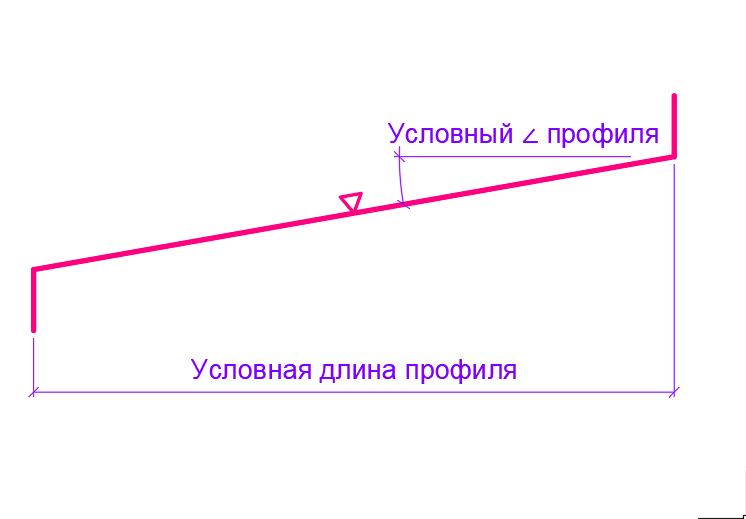

Путь к семейству:
\\192.168.99.3\revit\01_Библиотека\Библиотека_R22\Семейства АР\Фасонные элементы
Наименование семейства:

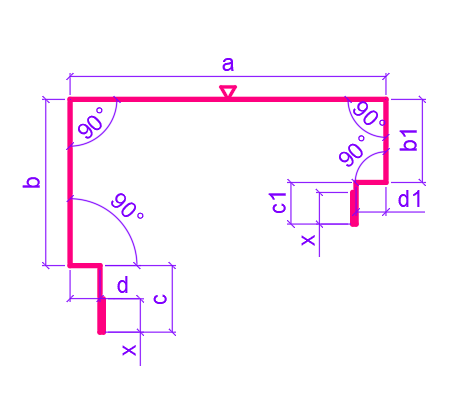

Нащельник_Парапетный
Работа с семейством:
Необходимо задать рабочую плоскость. Выбираем верхнюю грань стены
Для размещения нащельника используется инструмент «Балка» на вкладке «Конструкция»
В свойствах необходимо задать следующие значения:
Выравнивание по осям YZ — Равномерный
Выравнивание по оси Y — По центру
Выравнивание по оси Z — Начало
Далее используя инструмент «Выбрать линии»
Выбирая оси стен, нащельник устанавливается на их верхнюю часть.
Далее при помощи инструмента «Соединения балок/колонн» нащельники подрезаются по 45 градусов на углах стен.
Если нащельник встал не той стороной, в свойствах включается/выключается галочка «Профиль развернут»
Видеоролик установки нащельника:
КР
1. Разместить в конструкции семейство IFC_Лягушка
2. Так как это IFC арматура, у нее отсутствует параметр “Метка основы”, который есть у системных семейств арматурный стержней. Для этого в семействе находится параметр “ADSK_Метка основы”, он должен иметь такое же значение, как и марка конструкции, в которой вы размещаете лягушку.
3. Лягушка размещается в плите только один раз, чтобы посчитать общее количество лягушек на конструкцию, необходимо в параметрах экземпляра заполнить “AVE_Площадь ячейки”, “AVE_Размер ячейки”, “AVE_Площадь плиты”.
- Определим площадь плиты, в которой размещена лягушка, это можно посмотреть в параметрах экземпляра у плиты.
- Вбейте в поле “AVE_Размер ячейки” необходимый вам шаг лягушке в плите, в нашем случае взято 600×600 мм, получается площадь ячейки равна 360 000
- Поделить площадь ячейки на 1 000 000, чтобы получить значение в кв. м, в нашем случае получилось
В итоге у нас получилось так
Количество лягушек считается автоматически, берется значение площади плиты и делится на площадь ячейки, в нашем случае
округляем до 10 штук.
Путь: \\192.168.99.3\revit\01_Библиотека\Библиотека_R22\Семейства КР\Каркас несущий\КМ\Профлист
Площадь листа в AVE_Ведомость материалов неверная. За площадь в семействе отвечает параметр «AVE_Площадь_Профлиста».
Спецификация являет приставной к другой спецификации.
Создание спецификации на лист:
1. Копируем спецификацию AVE_Ведомость материалов;
2. Открываем поля, добавляем параметр «AVE_Площадь_Профлиста» из левого столбика в правый;
3. Открываем вкладку поля, находим поле «Расч_Кол-во», удаляем существующую формулу, вставляем формулу:
if(AVE_Площадь_Профлиста > 0 м², AVE_Площадь_Профлиста / 1 м², Расч_Объемы материала / %Объемы материалов)
Принимаем все изменения;
4. Настраиваем фильтр:
AVE_Площадь_Профлиста имеет значение;
5. Чтобы приставить спецификацию, на вкладке «Вид» скрываем заголовки и наименование.
