Проверка моделей

1. Сводная таблица замечаний

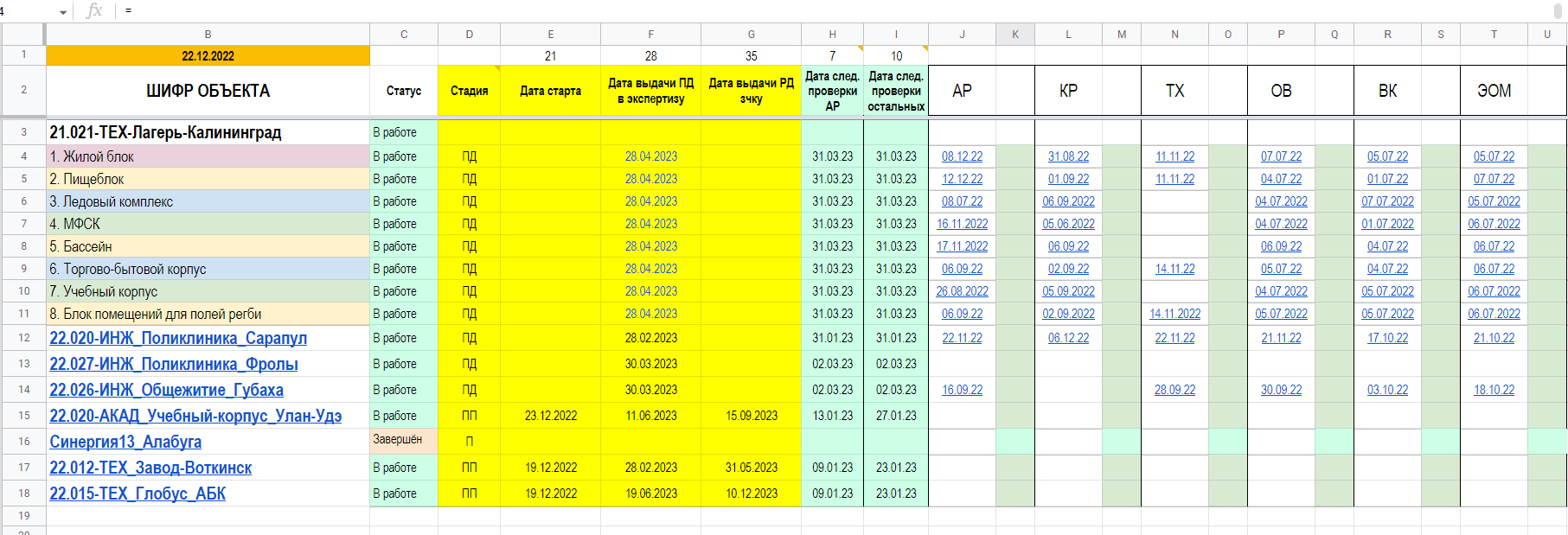

1.1. Сводная таблица отображает:

— Перечень объектов по шифрам
— Статус  (В работе/В ожидании/Завершен)
— Стадия

ПП — Первичная проверка
КП — Контрольная проверка
РД — Рабочая документация
ПД — Проектная документация)

— Дата старта
— Дата выдачи ПД в экспертизу
— Дата выдачи РД заказчику
— Дата следующей проверки АР
— Дата следующий проверки остальных разделов (КР, ТХ, ОВ, ВК, ЭОМ)
— Разделы (дата проверки; цветной индикатор проверки)

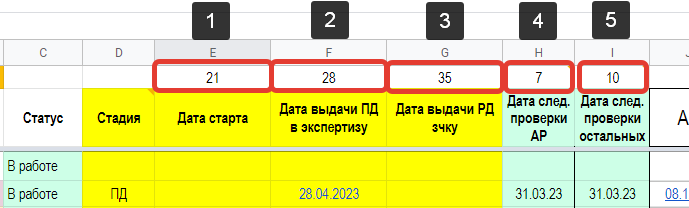

1.2 Сведения по датам:

  1. Данные заносят вручную. Участвует при стадиях КП и ПП в столбцах «Дата следующей проверки АР» и «Дата следующий проверки остальных»;
    При стадии ПП — обозначает количество дней после даты старта, через которое нужно совершить проверку АР;
    При стадии КП – обозначает 1/2 количество дней после даты старта, через которое нужно совершить проверку АР;
  2. Количество дней до выдачи ПД, за которое необходимо совершить проверку;
  3. Количество дней до выдачи РД заказчику, за которое необходимо совершить проверку;
  4. Вводится количество «Красных дней» — за какое время до даты проверки подсвечивать ячейку ярко красным (срочно проверить!);
  5. Вводится количество «Желтых дней» — за какое время до даты проверки подсвечивать ячейку желтым (необходимо проверить, но терпит);

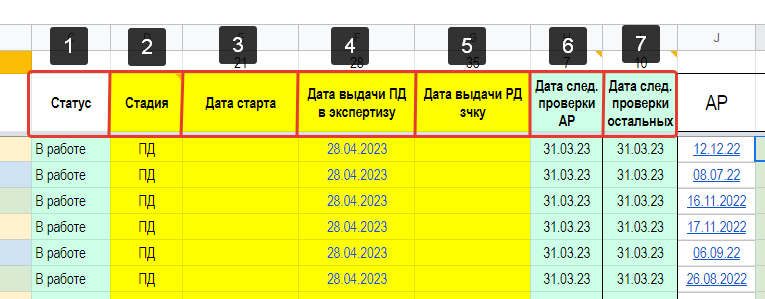

1.3 Сведения по ячейкам:

  1. Статус — Данные вносятся в ячейку вручную (В работе, В ожидании, Завершен);
  2. Стадия – Данные вносятся в ячейку вручную (ПП, КП, ПД, РД);

— ПП вносится изначально, как появляется дата старта;

— Каждая последующая вносится при совершении проверок всех разделов предыдущей стадии;

  1. Дата старта – вносится вручную. Дата, когда АР начали работу над моделью;
  2. Дата выдачи ПД в экспертизу – вносится вручную (хотели как-то с пирс связать);
  3. Дата выдачи РД заказчику – вносится вручную (хотели как-то с пирс связать);
  4. Дата следующей проверки АР – считается автоматически. Необходимы заполненные значения в столбцах 2, 3 (для стадии ПП и КП), 4 (стадия ПД), 5 (стадия РД). Необходимы заполненные значения в ячейках п.1.2 Сведения по датам, п.1, п.2 (стадии ПП и КП), п.3 (стадия ПД), п.4 (стадия РД)
  5. Дата следующей проверки остальных разделов – считается автоматически. Необходимы те же заполненные значения что в пункте выше;

1.4 Индикаторы:

— проверка не требуется

— проверка требуется

— проверка необходима

— срочно проверить

2. Памятка

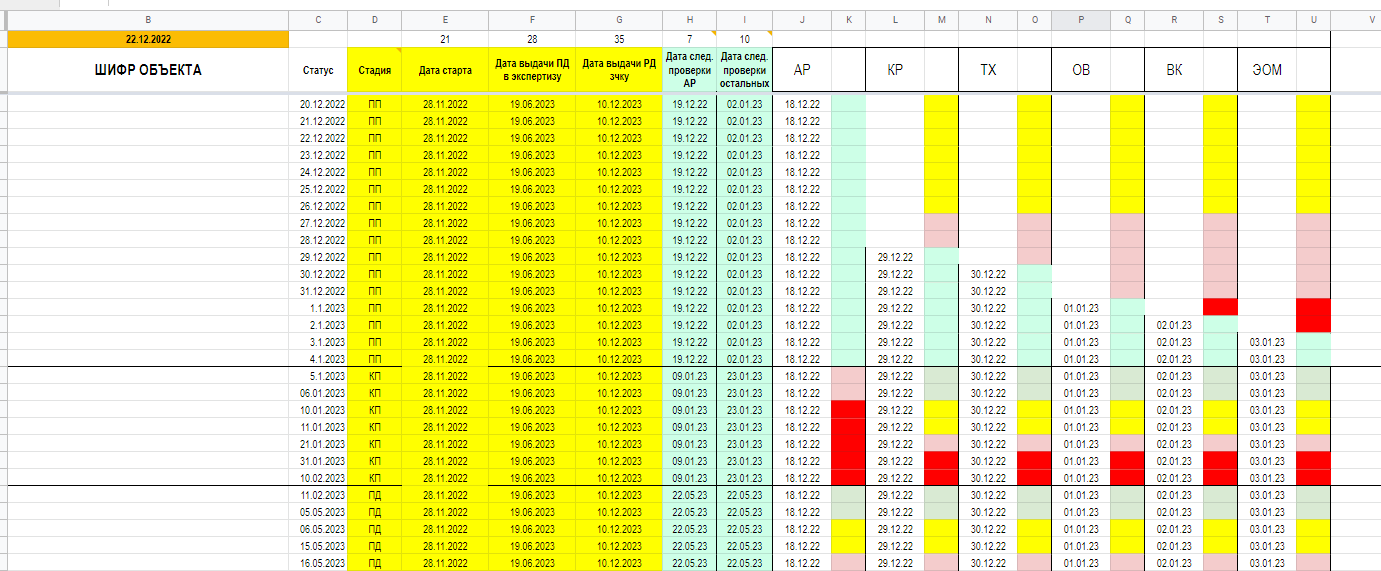

Ниже сводной таблицы замечаний по объект прикреплена таблица памятка.

С её помощью можно визуально отследить принцип работы самой таблицы.

3. Принцип работы

От BIM-специалиста требуется:

  1. Визуально отследить по сводной таблице необходимость проверки, с помощью цветовых индикаторов (зеленый, желтый, красный)
  2. Провести обычную проверку модели.
  3. Вставить в таблицу по объекту новую дату в столбец «Замечания от числа» и прикрепить к дате ссылку на замечания.

Даты замечаний из всех таблиц по объектам автоматически переходят в сводную таблицу проверок.
