Флажок. Состав пирога конструкции

Функционал:

Автоматическая аннотация для создания выноски с составом многослойной конструкции.
Снимает информацию с параметра ADSK_Материал Наименование, записывает в семейство выноски FlagPieV2 или FlagPieMiniV2.

Описание работы:

1. На разрезе/фасаде выбрать пирог конструкции. Он может быть единой конструкцией (многослойная кровля/перекрытие/стена), а может быть сборной конструкцией (кровля+кровля+кровля или перекрытие+перекрытие+перекрытие или стена+стена+стена), в этом случае, нужно выбрать все слои, которые необходимо вынести в «пирог».





2. На вкладке BIM-ADVICE выбрать «Флажок».

3. После выбора флажка необходимо указать точку вставки флажка на виде (край стрелки флажка).

4. Далее в открывшемся окне, необходимо выбрать вариант ширины флажка (120мм/200мм) в зависимости от того, какой длины текст в параметре ADSK_Материал Наименование, и затем выбрать направление стрелки.

Пояснение:

Ширина = 200 мм

Флажок под текст длинной < 200мм — без переноса слов, > 200мм текст переносится

Ширина = 120 мм

Флажок под текст длинной <120мм — без переноса слов, > 120мм текст переносится

5. Семейством флажка можно управлять с панели свойств, предварительно щелкнув мышкой по самому флажку:



  • Положение выноски – Расположение стрелки относительно флажка2-вверх;
    1-влево/вправо (в зависимости от стороны расположения выноски);
    0-вниз.
  • Правый – если параметр выключен (галочки нет), то флажок с левым расположением стрелок.
    – если параметр включен (галочка есть), то флажок с правым расположением стрелок.
  • Длина стрелки – длина линии стрелки.
  • Ширина – ширина выноски.
  • Число строк – число выставляется автоматически в зависимости от количества слоёв конструкции.
  • Линия сечения – если параметр включен (галочка есть), то стрелка заменяется на линию сечения.
  • Длина сечения – длина линии сечения должна быть > 0.


При необходимости флажок можно переместить в другое место.

6. Если необходимо изменить стрелку, например сделать ее ступенчатой, как на картинке:

  • То необходимо с панели свойств, предварительно щелкнув мышкой по самой выноске, поставить галочку «Линия сечения» и «Длину сечения» = 0,
  • Затем дорисовать вручную стрелку того вида, какой необходим.







ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ:



1. Реверсировать порядок слоёв.

Для того, чтобы обратить порядок слоёв во флажке, необходимо выбрать нужный флажок и заново запустить плагин, выбрав в появившемся окошке «Реверсировать», он перезапишет порядок слоёв в обратную сторону.

  • 2.Передать изменения в материал.

Если в имени слоя вместо материала отражается «Наименование не указано» или пусто значит, у материала не заполнен параметр  ADSK_Материал Наименование.

Его необходимо заполнить из Диспетчера материалов в окне Пользовательских параметров.




Далее можно воспользоваться функцией передачи изменений в материал, если материал не заполнен или заполнен некорректно.

Заполнить строку необходимой информацией о материале, выбрать семейство флажка на виде и заново запустить плагин, выбрав в появившемся окошке «Передать изменения в материал».

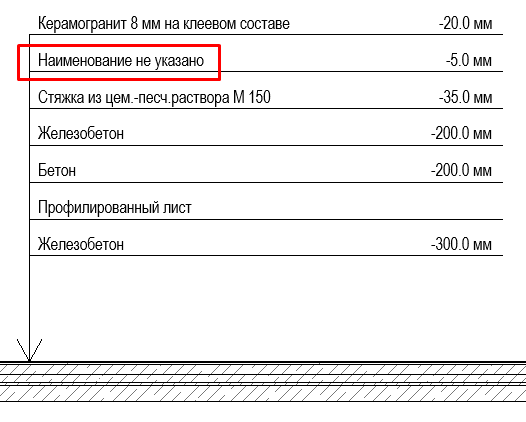

2. Наименование не указано



!!!Важно!!!
Следить за тем, чтобы в материал не пришел параметр, который не соответствует самому материалу.
Напр.: Если выбран материал – Мастика, нельзя вписать во флажок «Стяжка», в этом случае, материал будет некорректен.

P.S.

  • В случае, если слои поменялись местами или в конструкции заменился материал, флажок не изменится автоматически, его нужно удалить, а затем снова размесить на виде.
  • При работе с единой конструкцией стены (многослойная стена), на видах могут возникать проблемы с порядком слоёв (это случается из-за разного направления стен в плане).

3. Отзеркалить текст.

Если вам необходимо сменить направление расположения флажка, то его можно отразить при помощи функционала плагина. Необходимо выбрать семейство флажка на виде и заново запустить плагин, выбрав в появившемся окошке «Отзеркалить текст».



Если вы нашли ошибку в описании или плагин работает некорректно, просим сообщить в BIM-отдел.
