Автоматическая расстановка подписей в штампах.
Проставить все подписи на чертежах можно при помощи плагина Future BIM (если плагин не уставлен на вашем ПК, необходимо обратиться к сисадминам):

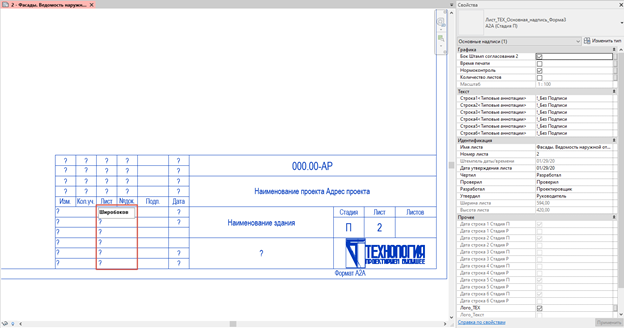

1. Для того чтобы расставить подписи на листе, в штампе необходимо прописать «Фамилию» или «Фамилию И.О».

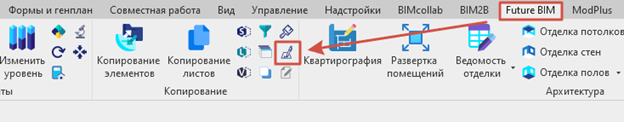

2. Далее на вкладке плагина Future BIM находим надстройку «Поставить подписи».

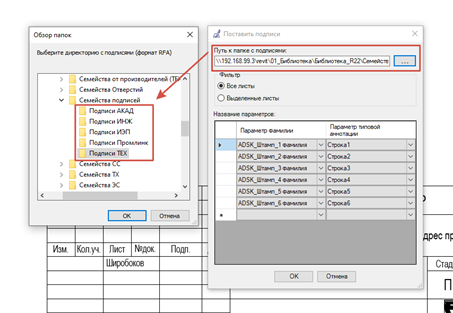

3. Выбираем необходимый путь к папке с подписями.
Базовый путь:\\192.168.99.3\revit\01_Библиотека\Библиотека_R22\Семейства подписей\Название компании
4. Все семейства подписей настраиваются заранее BIM-отделом. Для создания семейства вам необходимо скинут в BIM-отдел вашу подпись в формате .dwg, в котором соблюдены следующие условия:
— подпись выполнена примерно в масштабе 1:1;
— подпись располагается в нулевых координатах файла;
— в чертеже существует только один слой «подпись», в котором размещена сама подпись (никаких лишних слоёв, кроме слоя по умолчанию «0», быть не должно!) Также в слое необходимо учесть толщину линии подписи и цвет.

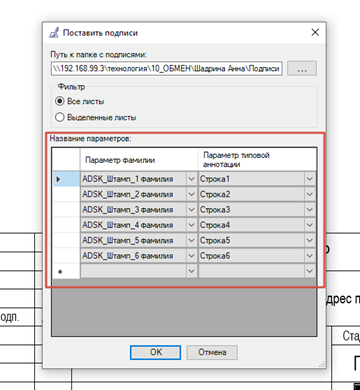

5. Сверяем настройку параметров. Настройки должны соответствовать примеру на скрине:

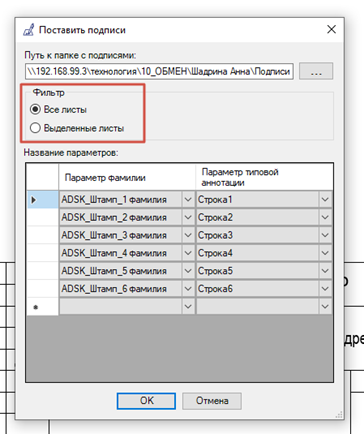

6. Выбираем «Все листы» или только «Выделенные листы».
7. После нажатия «ОК», должны получить автоматически проставленные подписи в штампах листов.

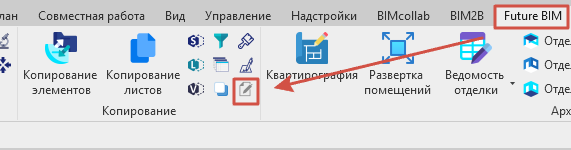

8. При необходимости удалить. Также можно воспользоваться кнопкой «Удалить подписи»

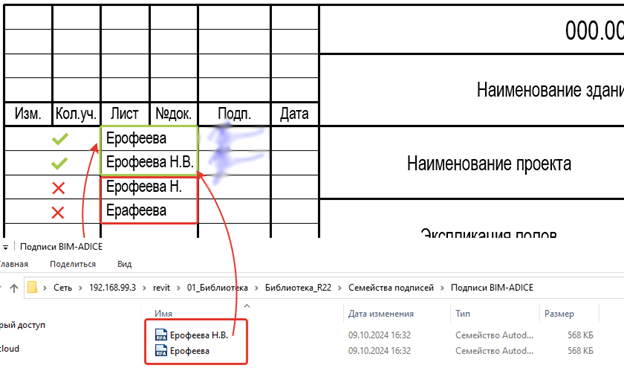

ВАЖНО! Имя файла семейства с подписью должно содержать либо «Фамилию», либо «Фамилию И.О.» владельца подписи в зависимости от вариантов заполнения в штампе, в ином случае плагин не проставит подпись.
Поэтому на каждую подпись будет создано по 2 файла семейства.
Также, если в наименование допущена ошибка, то плагин тоже не сработает.
9. Расстановка подписей в изм.

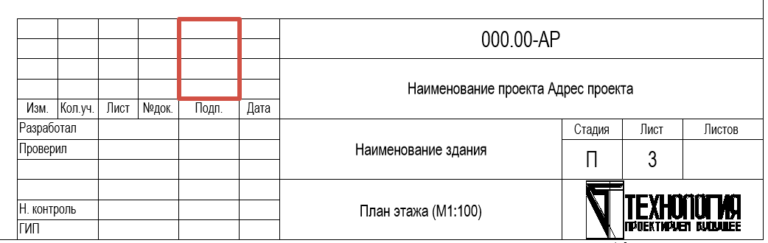

Подписи проставляются автоматически при помощи плагина в следующих полях штампа:

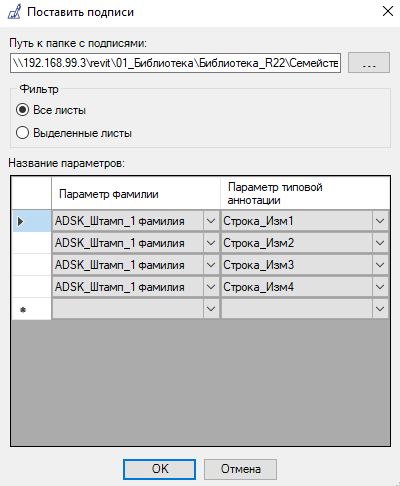

Для этого необходимо принять следующие настройки плагина:
